The Fiat 500 L owner guide La guida per il proprietario della Fiat 500 L

English

The original gearbox has four forward gears without synchromesh. Use deliberate changes and do not force a reluctant gear. First gear is for starting from rest; stop before selecting reverse. If you need to change down while moving, learn the correct double-declutch technique with someone familiar with this gearbox.

Example: a crunch when selecting a gear is a reason to check technique and clutch operation, not to push harder on the lever. A replacement synchronised gearbox needs its own instructions.

Source: Fiat F/L owner manual , printed pages 47. Check the edition and installed equipment.

Italiano

Il cambio originale ha quattro marce avanti senza sincronizzatori. Cambia con calma e non forzare una marcia che non entra. Usa la prima per partire da fermo; arresta la vettura prima di inserire la retromarcia. Se devi scalare in movimento, impara la doppietta corretta con una persona esperta di questo cambio.

Esempio: una grattata richiede di verificare tecnica di guida e funzionamento della frizione, non di spingere più forte la leva. Un cambio sincronizzato sostitutivo richiede le proprie istruzioni.

Fonte: manuale Fiat F/L , pagine stampate 47. Verifica l’edizione e i componenti montati.

English

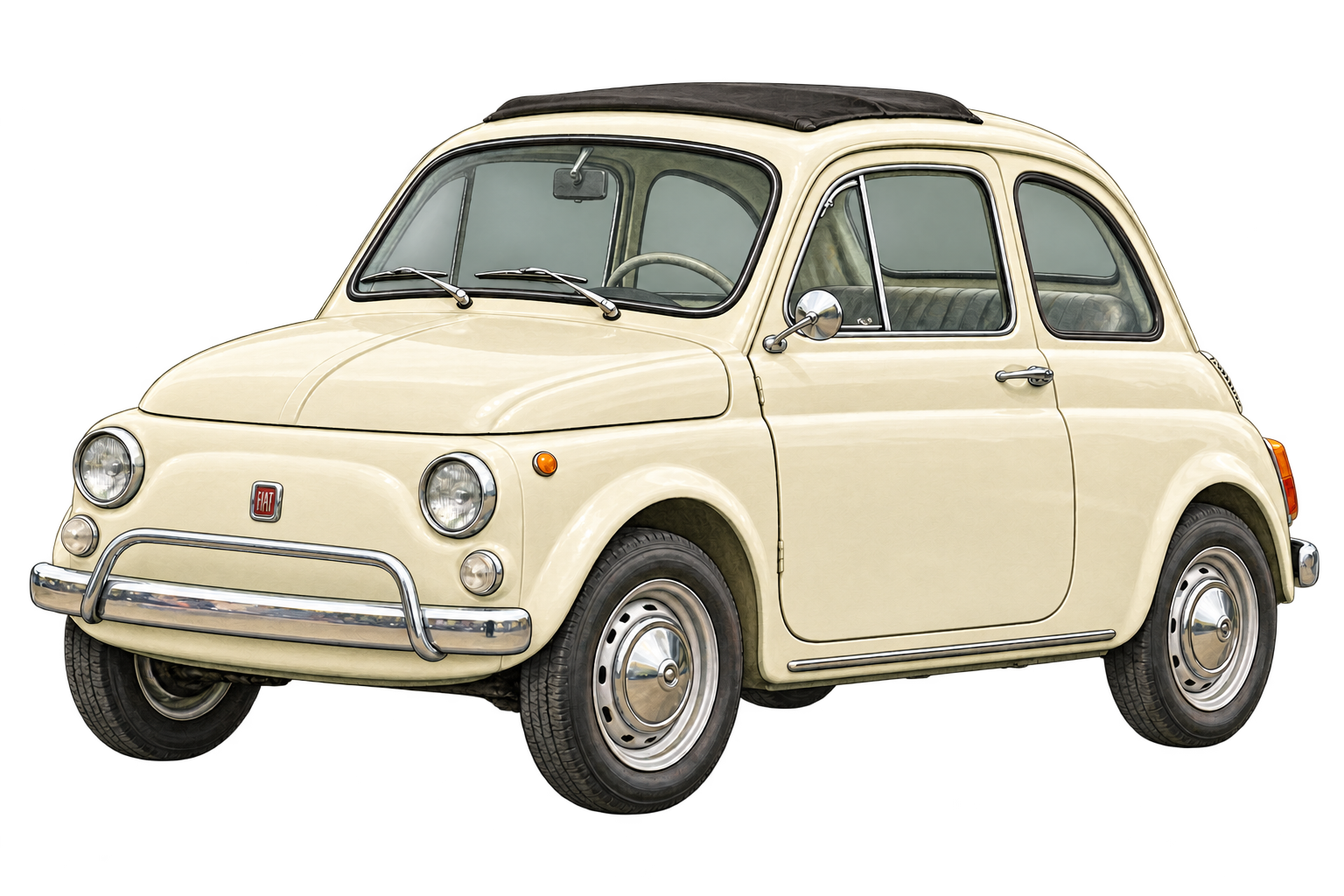

The historic 500 L (“Lusso”) was produced from 1968 to 1972. Its original 499.5 cm³ rear engine belongs to the F/L family. Recognisable L details include tubular bumper guards, a rectangular instrument cluster with fuel gauge and a padded dashboard. Restored cars may have replacement engines or gearboxes: identify what is actually fitted.

Model history: Stellantis Heritage ; displacement: Fiat historical overview .

Italiano

La 500 L storica (“Lusso”) fu prodotta dal 1968 al 1972. Il motore posteriore originale da 499,5 cm³ appartiene alla famiglia F/L. Tra i dettagli della L ci sono i tubolari sui paraurti, il quadro strumenti rettangolare con indicatore del carburante e la plancia imbottita. Le auto restaurate possono avere motore o cambio sostitutivi: identifica ciò che è realmente montato.

Storia del modello: Stellantis Heritage (inglese) ; cilindrata: panoramica storica Fiat (inglese) .

Italiano

La FIAT 500 L è una vettura semplice, leggera e molto leggibile. Proprio per questo non perdona la trascuratezza.

• piccoli controlli frequenti valgono più di grandi interventi tardivi
• accensione, carburazione e cavi devono restare in equilibrio
• odori, rumori e vibrazioni vanno ascoltati presto
• le auto storiche affidabili nascono da metodo, non da fortuna

English

The FIAT 500 L is simple, light, and easy to read. That is exactly why it does not forgive neglect.

• small frequent checks beat late major repairs
• ignition, carburetion, and cable adjustment need to stay in balance
• smells, noises, and vibrations should be noticed early
• dependable classics come from method, not luck

Italiano

Base

• controlli prima di ogni uscita
• sicurezza di luci, freni e pneumatici
• riconoscere perdite e odori anomali

Intermedio

• ordine corretto di messa a punto
• lettura dei sintomi più comuni
• piccole regolazioni fatte con criterio

Avanzato

• distinguere difetto elettrico da difetto carburazione
• rimettere in uso un'auto ferma da tempo
• capire se una modifica è utile o solo rumorosa

Padronanza della vettura

• tenere dati, ricambi, numeri e cronologia lavori
• sapere cosa non toccare senza motivo
• costruire una strategia ricambi e un kit di bordo serio

English

Beginner

• checks before every drive
• confidence in lights, brakes, and tires
• spotting leaks and unusual smells

Intermediate

• correct tune-up order
• reading the most common symptoms
• making small adjustments with discipline

Advanced

• separating electrical faults from carburetion faults
• recommissioning a long-stored car
• judging whether a modification is helpful or just noisy

Master ownership

• keeping records, numbers, parts, and service history
• knowing what not to touch without reason
• building a serious spare-parts and roadside kit

Italiano

• cercare perdite di olio o benzina sotto l'auto
• verificare luci, clacson e risposta del pedale freno
• ascoltare rumori insoliti da motore, ventola o trasmissione
• osservare pressione e stato dei pneumatici
• controllare che il vano motore non abbia forte odore di benzina

English

• look for oil or fuel leaks under the car
• verify lights, horn, and brake pedal response
• listen for unusual noises from the engine, fan, or transmission
• inspect tire pressure and condition
• make sure the engine bay does not smell strongly of fuel

Italiano

La famiglia Fiat 500 ha un peso enorme nella storia della mobilità italiana del dopoguerra. La 500 ha unito economia, ingombri ridotti e grande accessibilita meccanica. Oggi la 500 L resta amata per lo stesso motivo: si può capire, curare e mantenere viva con attenzione intelligente.

English

The Fiat 500 family holds a major place in post-war Italian mobility. The car combined low running costs, compact packaging, and mechanical accessibility. The 500 L is still loved for the same reason today: it can be understood, cared for, and kept alive through intelligent attention.

Italiano

• Parti da Manutenzione per ritmo di manutenzione, ordine di officina e controlli rapidi.
• Tieni Procedure di officina come pagina pratica principale quando devi mettere davvero le mani sulla macchina.
• Apri Trova il guasto quando l'auto mostra un sintomo e vuoi una prima lettura ordinata.
• Usa Rimessaggio e conservazione per conservazione, originalità, rimessaggio e strategia ricambi.
• Scendi in Carburazione quando devi lavorare sul Weber con metodo.
• Apri Accensione per puntine, anticipo, scintilla e affidabilità di avviamento.
• Consulta Originalità per capire cosa è corretto, cosa è stato modificato e cosa vale la pena preservare.
• Usa Acquistare una 500 L quando stai valutando una vettura da comprare.
• Tieni vicino Ricambi e attrezzi per ricambi, attrezzi e kit di bordo.

English

• Start with Maintenance for service rhythm, workshop order, and quick checks.
• Keep Workshop procedures open as the main practical page when you actually need to work on the car.
• Open Find a fault when the car shows a symptom and you want a disciplined first-pass diagnosis.
• Use Storage & preservation for originality, storage, preservation, and parts strategy.
• Go deeper into Carburetion when you need to work on the Weber methodically.
• Open Ignition for points, timing, spark quality, and starting reliability.
• Check Originality to understand what is correct, what has been changed, and what is worth preserving.
• Use Buying a 500 L when you are evaluating a car to buy.
• Keep Parts & tools close for parts strategy, tools, and roadside kit planning.

Italiano

English

Italiano

• Procedure di officina : procedure passo passo per avviamento difficile, odore benzina, ricarica debole, surriscaldamento e frenata.
• Carburazione : sintomi miscela, controlli Weber, errori comuni e cose da non toccare.
• Accensione : ordine di verifica, anticipo, puntine, scintilla e upgrade discreti.
• Originalità : dettagli da osservare prima di restaurare o correggere modifiche.
• Acquistare una 500 L : checklist per visita, prova su strada e domande al venditore.
• Ricambi e attrezzi : fornitori, categorie ricambi, attrezzi banco e kit d’emergenza.

English

• Workshop procedures : step-by-step procedures for hard starting, fuel smell, weak charging, hot running, and braking faults.
• Carburetion : mixture symptoms, Weber checks, common mistakes, and what not to touch.
• Ignition : verification order, timing, points, spark quality, and discreet upgrades.
• Originality : what to inspect before restoring or undoing previous modifications.
• Buying a 500 L : checklist for viewings, road tests, and seller questions.
• Parts & tools : suppliers, parts categories, bench tools, and emergency kit.

Italiano

• Manuale originale FIAT 500 F/L in PDF: Apri il PDF
• Club e mondo 500: https://www.500clubitalia.it/
• Museo e contesto storico: https://www.500clubitalia.it/museo/
• Manuali d'uso e schemi: https://www.500line.it/pages/manuali-d-uso-e-manutenzione-fiat-500
• Schemi elettrici Fiat 500: https://www.500line.it/pages/schemi-elettrici-per-fiat-500

English

• English workshop manual entry point: https://autobellaparts.com/en-us/blogs/classic-fiat-500-blog/classic-fiat-500-workshop-manual
• Fiat 500 L technical features in English: https://www.500line.it/en/pages/modelli-fiat
• Fiat 500 L wiring diagram in English: https://www.500line.it/en/pages/schema-elettrico-fiat-500-l
• Original Italian FIAT 500 F/L owner manual PDF: Open the PDF
• Club and wider 500 community: https://www.500clubitalia.it/
• Museum and historical context: https://www.500clubitalia.it/museo/
• English workshop manuals: https://autobellaparts.com/en-us/blogs/classic-fiat-500-blog/classic-fiat-500-workshop-manual

Italiano

• Conserva numero telaio, numero motore e dettagli della configurazione prima di ordinare ricambi.
• Prima di inseguire il carburatore, verifica sempre accensione, masse e stato generale.

English

• Keep the chassis number, engine number, and exact configuration on hand before ordering parts.
• Before chasing the carburetor, always verify ignition, grounds, and general condition first.

English

The original engine is air-cooled. Its belt drives the dynamo and cooling fan. A charging fault accompanied by a damaged or missing belt can therefore also mean loss of forced cooling.

1. With the engine stopped and cool, inspect the belt for damage and check that the cooling intake, shrouds and seals are present and clear.
2. Use the manual’s procedure for belt tension and pulley shims. Do not guess a tension or remove shims at random.
3. If the belt is broken or has come off, stop the engine and repair the cause before driving.
4. Have the thermostat and air-outlet flap checked if the engine runs excessively hot.

Example: if the charging light appears together with a new belt noise, stop and inspect safely rather than assuming only the battery is at fault.

Source: Fiat F/L owner manual , printed pages 27, 46. Check the edition and installed equipment.

Italiano

Il motore originale è raffreddato ad aria. La cinghia aziona dinamo e ventola: un difetto di ricarica associato a una cinghia danneggiata o assente può quindi indicare anche la perdita del raffreddamento forzato.

1. A motore spento e freddo, controlla la cinghia e verifica che presa d’aria, convogliatori e guarnizioni siano presenti e liberi.
2. Per tensione e anelli di registro della puleggia usa la procedura del manuale. Non stimare la tensione e non togliere anelli a caso.
3. Se la cinghia è rotta o uscita dalla puleggia, spegni il motore e risolvi la causa prima di guidare.
4. Fai controllare termostato e farfalla di scarico dell’aria se il motore si scalda eccessivamente.

Esempio: se la spia di ricarica si accende insieme a un nuovo rumore della cinghia, fermati e controlla in sicurezza invece di attribuire subito il problema alla batteria.

Fonte: manuale Fiat F/L , pagine stampate 27, 46. Verifica l’edizione e i componenti montati.

English

For the original 110 F.000 configuration documented in the manual:

• Valve clearance: 0.15 mm, inlet and exhaust, with the engine cold.
• Contact-breaker gap: 0.47–0.53 mm. Setting the points changes timing; recheck timing afterward.
• Spark-plug electrode gap: 0.6–0.7 mm, using the correct plug type and reach.
• Initial ignition advance: 10° before top dead centre for the documented distributor. Do not apply this blindly to electronic or replacement distributors.

These are factory references, not a complete service procedure. Replacement engines, ignition kits and plug manufacturers may require different data.

Source: Fiat F/L owner manual , printed pages 26, 28–29, 45. Check the edition and installed equipment.

Italiano

Per la configurazione originale 110 F.000 descritta dal manuale:

• Gioco valvole: 0,15 mm sia aspirazione sia scarico, a motore freddo.
• Distanza tra le puntine: 0,47–0,53 mm. La regolazione delle puntine modifica la fasatura: ricontrolla poi l’anticipo.
• Distanza tra gli elettrodi delle candele: 0,6–0,7 mm, con tipo e lunghezza filettata corretti.
• Anticipo iniziale: 10° prima del punto morto superiore per lo spinterogeno descritto. Non applicare automaticamente il valore ad accensioni elettroniche o spinterogeni sostitutivi.

Sono riferimenti di fabbrica, non una procedura completa. Motori sostitutivi, kit di accensione e produttori di candele possono richiedere dati diversi.

Fonte: manuale Fiat F/L , pagine stampate 26, 28–29, 45. Verifica l’edizione e i componenti montati.

Italiano

• controllare perdite di olio o benzina
• verificare livello carburante e stato dei tubi
• testare luci, clacson e risposta del freno
• ascoltare rumori insoliti da motore, ventola e trasmissione
• ispezionare pneumatici e stato generale sotto l'auto

English

• check for oil or fuel leaks
• verify fuel level and hose condition
• test lights, horn, and brake response
• listen for unusual engine, fan, or transmission noises
• inspect tires and the general condition under the car

Italiano

Ogni uscita

• perdite
• luci e freni
• odori insoliti
• rumori nuovi

Mensile

• batteria e morsetti
• tubi benzina
• masse e collegamenti visibili
• cavi e registri accessibili

Stagionale

• candela e lettura combustione
• filtro aria
• carburatore se il sintomo lo giustifica
• freni, cavi e ganasce
• crepe o invecchiamento dei pneumatici

Annuale o a uso intenso

• olio motore secondo utilizzo e stato del motore
• controllo più profondo del vano motore
• verifica sottoscocca, corrosione e fissaggi
• revisione del kit di bordo

Prima del rimessaggio

• ambiente asciutto e ventilato
• batteria mantenuta correttamente
• freno a mano non lasciato bloccato per lunghi periodi
• pianificare un controllo al rientro in uso

English

Every drive

• leaks
• lights and brakes
• unusual smells
• new noises

Monthly

• battery and terminals
• fuel hoses
• grounds and visible connections
• accessible cables and linkages

Seasonal

• spark plug and combustion reading
• air filter
• carburetor only if symptoms justify it
• brakes, cables, and shoes
• tire cracking or age-related wear

Yearly or hard use

• engine oil based on use and engine condition
• deeper engine-bay inspection
• underside, corrosion, and mounting-point check
• refresh the onboard kit

Before storage

• dry, ventilated environment
• battery maintained correctly
• do not leave the handbrake locked for long periods
• plan a recommissioning check before regular use

Italiano

• motore piccolo, semplice e raffreddato ad aria
• carburatore e accensione da mantenere puliti e coerenti
• freni e cavi da controllare con regolarità
• una 500 sana si guida meglio quando il motore è regolato con ordine

English

• small, simple, air-cooled engine
• carburetion and ignition should stay clean and coherent
• brakes and cables need regular inspection
• a healthy 500 drives better when the engine is tuned in the right order

Italiano

1. iniziare con il motore freddo per i controlli meccanici iniziali
2. verificare gioco valvole nelle condizioni previste dal manuale corretto
3. controllare puntine, cablaggio e stato accensione
4. impostare l'anticipo corretto
5. solo dopo rifinire carburazione e minimo
6. chiudere sempre con una breve prova su strada

English

1. begin with the engine cold for initial mechanical checks
2. verify valve clearance under the conditions specified by the correct manual
3. inspect points, wiring, and ignition condition
4. set the correct timing
5. only then fine-tune carburetion and idle
6. always finish with a short road test

Italiano

1. Lavora con auto ferma, ambiente ventilato e motore freddo per i controlli iniziali.
2. Controlla perdite, tubi benzina, stato cavi e fissaggi evidenti.
3. Verifica il gioco valvole secondo il manuale corretto per il motore installato.
4. Passa all'accensione: puntine, cablaggio, calotta, rotore, bobina e masse.
5. Imposta l'anticipo con metodo, senza toccare ancora il carburatore.
6. Solo a questo punto porta il motore in temperatura e regola minimo e miscela se serve.
7. Chiudi sempre con una prova su strada breve e una nuova ispezione per perdite o odori.

English

1. Work with the car stationary, in a ventilated area, and with the engine cold for the initial checks.
2. Inspect for leaks, fuel hoses, cable condition, and obvious loose fittings.
3. Verify valve clearance to the correct manual for the installed engine.
4. Move to ignition: points, wiring, cap, rotor, coil, and grounds.
5. Set timing methodically, without touching the carburetor yet.
6. Only then warm the engine fully and adjust idle and mixture if needed.
7. Always finish with a short road test and one more inspection for leaks or smells.

Italiano

Procedura base consigliata prima di rimettere in strada una 500 rimasta ferma:

1. Non tentare l'avviamento subito.
2. Controlla tubi benzina, fascette, batteria, morsetti e masse.
3. Ispeziona pneumatici, livello olio, perdite e vano motore.
4. Verifica che acceleratore, aria, frizione e freni si muovano liberi.
5. Prova scintilla e arrivo carburante con metodo.
6. Avvia solo dopo questi controlli e tieni l'estintore a portata.
7. Prima di usarla normalmente, esegui una prova breve e rivaluta freni, odori e temperatura.

English

Recommended baseline procedure before returning a long-stored 500 to the road:

1. Do not try to start it immediately.
2. Check fuel hoses, clamps, battery, terminals, and grounds.
3. Inspect tires, oil level, leaks, and the engine bay.
4. Verify that throttle, choke, clutch, and brakes move freely.
5. Test spark and fuel delivery methodically.
6. Start it only after those checks and keep an extinguisher nearby.
7. Before regular use, do a short test drive and reassess brakes, smells, and temperature.

Italiano

• una miscela leggermente ricca e di solito meno rischiosa di una troppo magra
• leggere la candela aiuta a non regolare alla cieca
• non inseguire il carburatore se prima non hai verificato accensione e masse
• tieni un log con ricambi, regolazioni e date
• segna sempre il punto di partenza prima di cambiare una regolazione
• se un lavoro non migliora il comportamento, fermati e rivedi la diagnosi

English

• a slightly rich mixture is usually safer than an overly lean one
• spark plug reading helps you avoid tuning blindly
• do not chase the carburetor before checking ignition and grounds
• keep a log of parts, settings, and dates
• always note the starting position before changing an adjustment
• if a job does not improve the behavior, stop and revisit the diagnosis

Italiano

• Trova il guasto : per interpretare i sintomi quando la routine di base non basta più.
• Rimessaggio e conservazione : per collegare manutenzione corrente, rimessaggio e originalità.
• Carburazione : per approfondire Weber 26, Weber 28 e metodo di regolazione.
• Accensione : per l ordine corretto di puntine, anticipo e qualità della scintilla.

English

• Find a fault : to interpret symptoms when the basic routine is no longer enough.
• Storage & preservation : to connect day-to-day maintenance with storage and originality.
• Carburetion : to go deeper on the Weber 26, Weber 28, and adjustment method.
• Ignition : for the correct order of points, timing, and spark-quality checks.

English

Slow cranking, dim lights

Start with battery charge, terminal condition and ground connections. A mixture-screw adjustment cannot restore starter speed. Reassess cranking after correcting a confirmed connection fault.

Normal cranking, wet plug, no start

A wet plug shows fuel or oil contamination, not a complete diagnosis. If there are no fuel leaks or vapours, have spark checked with a suitable tester. Do not pour fuel into the intake or create an exposed spark beside petrol.

Stalls at a junction, restarts with choke

This suggests the need to investigate idle fuel supply or an air leak, but does not prove it. Record whether it happens cold or warm; verify ignition, choke return and intake sealing before changing jets.

Runs well cold, fails when warm

Record whether it cranks normally and whether the failure is immediate or gradual. Heat-sensitive ignition parts and fuel-related faults can look alike. Test the suspected system while the fault is present; avoid replacing everything at once.

Italiano

Avviamento lento e luci fioche

Parti da carica della batteria, morsetti e collegamenti di massa. La vite miscela non può ripristinare la velocità del motorino. Dopo aver corretto un difetto di collegamento confermato, rivaluta l’avviamento.

Il motore gira bene, candela bagnata, nessun avviamento

Una candela bagnata indica contaminazione da carburante o olio, non una diagnosi completa. In assenza di perdite o vapori di benzina, fai verificare la scintilla con uno strumento adatto. Non versare benzina nell’aspirazione e non creare scintille libere vicino al carburante.

Si spegne al semaforo e riparte con l’aria

È un indizio per controllare alimentazione del minimo o ingressi d’aria, non una prova. Annota se accade a freddo o a caldo; verifica accensione, ritorno del comando aria e tenuta dell’aspirazione prima di cambiare getti.

Funziona a freddo e si ferma a caldo

Annota se il motorino gira normalmente e se il difetto compare di colpo o gradualmente. Guasti di accensione sensibili al calore e difetti di alimentazione possono somigliarsi. Controlla il sistema sospetto mentre il difetto è presente; evita di sostituire tutto insieme.

Italiano

Quando la 500 non parte, parti da quattro domande:

1. il motore gira bene?
2. c'e scintilla?
3. arriva benzina?
4. la candela e asciutta o bagnata?

English

When the car will not start, begin with four questions:

1. is the engine cranking properly?
2. is there spark?
3. is fuel arriving?
4. is the plug dry or wet?

Italiano

Sintomi

• avviamento lento
• motore che gira ma non parte
• odore di benzina

Prime verifiche

• batteria e morsetti
• massa telaio
• scintilla
• arrivo carburante
• candela

Procedura ordinata

1. Verifica prima la velocità di avviamento.
2. Se il motorino gira piano, resta sul lato batteria, cavi e masse.
3. Se il motorino gira bene, controlla scintilla e stato candela.
4. Solo dopo passa all'arrivo carburante e al comportamento del carburatore.
5. Se la candela è bagnata, pensa a eccesso benzina o scintilla debole prima di smontare altro.

English

Symptoms

• slow cranking
• engine turns but will not start
• fuel smell

First checks

• battery and terminals
• chassis ground
• spark
• fuel delivery
• spark plug

Orderly procedure

1. Check cranking speed first.
2. If the starter turns slowly, stay on the battery, cables, and grounds side of the diagnosis.
3. If cranking speed is good, check spark and plug condition.
4. Only then move to fuel delivery and carburetor behavior.
5. If the plug is wet, think excess fuel or weak spark before dismantling anything else.

Italiano

Sintomi

• minimo instabile
• vuoti in accelerazione
• strattoni

Prime verifiche

• carburatore
• filtro e passaggi benzina
• tiraggio aria
• regolazione minimo
• stato dell'accensione

English

Symptoms

• unstable idle
• hesitation on throttle
• jerking

First checks

• carburetor
• filter and fuel passages
• choke behavior
• idle setting
• ignition condition

Italiano

Sintomi

• fumo nero allo scarico
• odore di benzina
• motore pesante o impastato

Prime verifiche

• miscela troppo ricca
• aria non completamente rientrata
• getti non corretti
• livello benzina nel carburatore troppo alto

English

Symptoms

• black smoke from the exhaust
• strong fuel smell
• engine feels heavy or over-fueled

First checks

• overly rich mixture
• choke not fully released
• incorrect jetting
• fuel level in the carburetor too high

Italiano

Prima verifica il comando della ventola: la cinghia originale aziona dinamo e ventola. A motore spento, controllala se compare la spia di ricarica o un nuovo rumore. Se è rotta o assente, fermati. Vedi i controlli del raffreddamento .

Sintomi

• luci fioche
• clacson debole
• batteria che cala rapidamente

Prime verifiche

• morsetti
• massa telaio
• regolatore e cablaggi
• stato generale del sistema elettrico

Procedura ordinata

1. Parti da morsetti e massa telaio.
2. Cerca prima ossido, allentamenti e cavi caldi o sospetti.
3. Solo dopo valuta regolatore, cablaggio e componenti di carica.
4. Non sostituire regolatore o altri componenti se i collegamenti di base non sono perfetti.

English

Check the cooling drive first: the original belt drives both dynamo and fan. With the engine off, inspect it if the charging light or new belt noise appears. A broken or missing belt means stop, not continue to the next destination. See cooling checks .

Symptoms

• dim lights
• weak horn
• battery dropping quickly

First checks

• terminals
• chassis ground
• regulator and wiring
• general electrical system condition

Orderly procedure

1. Start at the battery terminals and chassis ground.
2. Look first for corrosion, looseness, and warm or suspicious cables.
3. Only then assess the regulator, wiring, and charging components.
4. Do not replace the regulator or other parts if the basic connections are not perfect yet.

Italiano

Prima verifica il comando della ventola: la cinghia originale aziona dinamo e ventola. A motore spento, controllala se compare la spia di ricarica o un nuovo rumore. Se è rotta o assente, fermati. Vedi i controlli del raffreddamento .

Sintomi

• odore di caldo
• rendimento in calo
• comportamento affaticato nel traffico

Prime verifiche

• passaggi aria
• pulizia zona motore
• stato ventola
• carburazione troppo magra

English

Check the cooling drive first: the original belt drives both dynamo and fan. With the engine off, inspect it if the charging light or new belt noise appears. A broken or missing belt means stop, not continue to the next destination. See cooling checks .

Symptoms

• hot smell
• reduced performance
• strained behavior in traffic

First checks

• airflow passages
• engine bay cleanliness
• fan condition
• lean mixture suspicion

Italiano

Non usare l’auto se il pedale è spugnoso, scende sotto pressione, ha una corsa insolita o la vettura tira in frenata. Il freno di servizio originale è idraulico sulle quattro ruote; il cavo aziona il freno di stazionamento posteriore. Il manuale descrive il recupero automatico del gioco delle ganasce: regolare il cavo del freno a mano non risolve un difetto idraulico del pedale.

• Controlla il serbatoio del liquido freni e cerca perdite visibili, tubi danneggiati o zone umide vicino alle ruote.
• Annota se il pedale è spugnoso, scende con pressione costante o cambia dopo più azionamenti.
• Fai controllare da un professionista pompa, cilindretti, tubi, contaminazione delle ganasce e dispositivi di recupero del gioco prima di una prova di frenata controllata.

Fonte: manuale Fiat F/L , pagine stampate 30–31, 48. Verifica l’edizione e i componenti montati.

English

Keep the car off the road if the pedal is soft, sinking, unusually long or the car pulls under braking. The original foot brake is hydraulic on all four wheels; the cable operates the rear parking brake. The manual describes automatic shoe-clearance recovery, so adjusting the handbrake cable is not a remedy for a hydraulic pedal fault.

• Check the brake-fluid reservoir and look for visible leaks, damaged hoses or wet wheel areas.
• Record whether the pedal is soft, sinks under steady pressure or differs after repeated application.
• A specialist should inspect the master cylinder, wheel cylinders, hoses, shoe contamination and self-adjusting hardware before a controlled brake test.

Source: Fiat F/L owner manual , printed pages 30–31, 48. Check the edition and installed equipment.

Italiano

Confronta entrambe le candele e annota l’uso recente. I depositi sono indizi, non la prova di un unico guasto.

• Depositi neri asciutti: verifica miscela, comando aria e accensione.
• Depositi umidi: distingui benzina e olio prima di decidere cosa riparare.
• Isolante bruciato o elettrodi danneggiati: verifica surriscaldamento, accensione e specifica della candela.

Un colore chiaro da solo non dimostra una miscela magra. Non cambiare il grado termico per nascondere un guasto.

Riferimento: diagnosi delle candele DENSO (inglese) .

English

Compare both plugs and record recent driving conditions. Deposits are clues, not proof of a single fault.

• Dry black deposits: investigate mixture, choke operation and ignition.
• Wet deposits: distinguish fuel from oil fouling before deciding what to repair.
• Burnt insulator or damaged electrodes: investigate overheating, ignition and the correct plug specification.

Do not diagnose a lean mixture from a pale colour alone or select a different plug heat range to hide a fault.

Reference: DENSO spark-plug fault finding .

Italiano

• cambia una cosa alla volta
• annota il punto di partenza
• non toccare vite miscela, anticipo e registri insieme
• se il sintomo peggiora, torna all'ultimo punto certo

English

• change one thing at a time
• note your starting point
• do not alter mixture, timing, and linkage settings all at once
• if the symptom worsens, return to the last known-good setting

Italiano

English

Italiano

• Manutenzione : per ritrovare il giusto ordine di controlli e manutenzione.
• Rimessaggio e conservazione : per valutare i difetti anche nel contesto di uso saltuario o lungo fermo.
• Carburazione : per approfondire sintomi miscela, famiglia Weber 26 e confronto con il 28.
• Accensione : per verificare puntine, anticipo, scintilla e problemi che imitano difetti di carburazione.

English

• Maintenance : to return to the correct order of checks and service work.
• Storage & preservation : to judge faults in the context of storage, low use, or long inactivity.
• Carburetion : to go deeper on mixture symptoms, the Weber 26 family, and the 28 comparison.
• Ignition : to verify points, timing, spark quality, and faults that imitate carburetion problems.

Italiano

Prima regola: non partire dal pezzo da comprare. Parti dal sintomo, poi dal controllo più semplice, poi dalla verifica del componente.

Regole base:

• lavora in un luogo ventilato e ben illuminato
• tieni a portata un estintore funzionante
• non fumare e non creare scintille vicino a benzina o vapori
• fotografa sempre prima di smontare
• cambia una cosa alla volta
• se trovi un problema di sicurezza, fermati prima di continuare

English

First rule: do not start with the part you think you need to buy. Start with the symptom, then the simplest check, then the component verification.

Ground rules:

• work in a ventilated, well-lit place
• keep a working fire extinguisher nearby
• do not smoke or create sparks near fuel or vapors
• always photograph before disassembly
• change one thing at a time
• if you find a safety issue, stop before continuing

Italiano

Per chi non è esperto, la prima difficoltà è capire dove guardare.

Riferimenti pratici nel vano motore posteriore della 500 L:

• carburatore: sopra il collettore di aspirazione, nella zona alta del motore
• filtro aria: sopra o attorno al carburatore, secondo la configurazione montata
• distributore / spinterogeno: sul motore, collegato ai cavi candela
• bobina: nelle vicinanze dello spinterogeno o fissata nel vano motore secondo la configurazione
• pompa benzina meccanica: sul motore, alimentata meccanicamente e collegata ai tubi benzina
• dinamo e regolatore: lato impianto di carica, da verificare insieme ai cablaggi
• motorino di avviamento: zona bassa del gruppo motore-cambio

Nota importante:

• posizione e fissaggi possono variare leggermente per anno, ricambi montati e lavori fatti in passato
• se qualcosa non corrisponde, fotografalo prima di toccarlo

English

For non-experts, the first difficulty is simply knowing where to look.

Practical landmarks in the 500 L rear engine bay:

• carburetor: on top of the intake manifold, in the upper engine area
• air filter: above or around the carburetor depending on the setup fitted
• distributor: on the engine, connected to the spark-plug leads
• coil: near the distributor or mounted in the engine bay depending on the setup
• mechanical fuel pump: on the engine, mechanically driven and connected to the fuel hoses
• dynamo and regulator: on the charging-system side, checked together with the wiring
• starter motor: low down on the engine/gearbox assembly

Important note:

• placement and fixings may vary slightly by year, replacement parts, and previous work
• if something does not match expectations, photograph it before touching anything

Italiano

Per i lavori descritti in questa pagina, un kit base sensato comprende:

• cacciaviti a taglio e a croce di misura corretta
• piccole chiavi e bussolotti per morsetti, fascette e minuteria
• chiave candela
• pinza
• torcia o lampada da officina
• panni puliti
• blocco note o telefono per foto e appunti

English

For the jobs on this page, a sensible basic kit includes:

• correctly sized flat and cross-head screwdrivers
• small spanners and sockets for terminals, clamps, and fittings
• spark-plug wrench
• pliers
• torch or workshop lamp
• clean rags
• a notebook or phone for photos and notes

Italiano

Ogni procedura segue sempre questo ordine:

1. sintomo
2. attrezzi minimi
3. dove si trova il componente
4. controlli base
5. cosa è normale
6. cosa è anomalo
7. cosa fare dopo

English

Each procedure always follows the same order:

1. symptom
2. minimum tools
3. where the component lives
4. basic checks
5. what is normal
6. what is abnormal
7. what to do next

Italiano

Sintomo

Il motore gira male oppure gira ma non parte.

Attrezzi minimi

• chiave candela
• cacciavite
• torcia
• panno pulito

Dove guardare

• batteria e morsetti
• massa telaio
• candela
• spinterogeno
• bobina
• tubo benzina e carburatore

Procedura passo-passo

1. Apri il vano motore e controlla subito se senti forte odore di benzina.
2. Se senti benzina o vedi perdite, non continuare con tentativi ripetuti di avviamento.
3. Controlla che i morsetti batteria siano serrati e puliti.
4. Controlla il collegamento di massa telaio: non deve essere lento, ossidato o caldo.
5. Prova l'avviamento e osserva: il motorino gira deciso oppure piano?
6. Se gira piano, resta sul lato batteria, cavi e masse. Non passare ancora al carburatore.
7. Se gira bene ma non parte, smonta la candela con cautela.
8. Osserva la candela:
   • asciutta: il carburante potrebbe non arrivare
   • bagnata: il carburante arriva ma la scintilla potrebbe essere debole oppure il motore è ingolfato
9. Controlla se hai scintilla con metodo e in sicurezza.
10. Se la candela è bagnata e la scintilla è debole o assente, passa prima ad accensione e cablaggio.
11. Se la candela e asciutta e non senti odore di benzina, passa a tubo benzina, pompa e carburatore.

Cosa è normale

• batteria e morsetti puliti
• avviamento deciso
• candela leggermente umida solo dopo reali tentativi di avviamento
• nessun odore forte di benzina persistente

Cosa è anomalo

• motorino lento
• morsetti sporchi o allentati
• candela completamente bagnata dopo pochi tentativi
• candela completamente asciutta con motore che gira a lungo
• forte odore di benzina nel vano motore

Parti spesso coinvolte

• batteria
• morsetti
• massa telaio
• candela
• puntine
• condensatore
• bobina
• tubo benzina
• pompa meccanica

Cosa fare dopo

• se il problema è di scintilla: apri Accensione
• se il problema è di alimentazione: apri Carburazione
• se il difetto resta ambiguo: apri Trova il guasto

English

Symptom

The engine cranks badly or cranks but will not start.

Minimum tools

• spark-plug wrench
• screwdriver
• torch
• clean rag

Where to look

• battery and terminals
• chassis ground
• spark plug
• distributor
• coil
• fuel hose and carburetor

Step-by-step procedure

1. Open the engine bay and check immediately for a strong fuel smell.
2. If you smell fuel or see leaks, do not continue with repeated starting attempts.
3. Check that the battery terminals are clean and tight.
4. Check the chassis ground connection: it must not be loose, corroded, or hot.
5. Try cranking and observe: does the starter spin briskly or slowly?
6. If it spins slowly, stay on the battery, cables, and grounds side of the diagnosis. Do not move to the carburetor yet.
7. If it spins well but still does not start, remove the spark plug carefully.
8. Look at the plug:
   • dry: fuel may not be arriving
   • wet: fuel is arriving, but spark may be weak or the engine may be flooded
9. Check for spark methodically and safely.
10. If the plug is wet and spark is weak or absent, go to ignition and wiring first.
11. If the plug is dry and there is no fuel smell, move to the fuel hose, pump, and carburetor.

What is normal

• clean battery and terminals
• brisk cranking
• plug only slightly damp after genuine starting attempts
• no persistent strong fuel smell

What is abnormal

• slow starter action
• dirty or loose terminals
• completely wet plug after only a few attempts
• completely dry plug after long cranking
• strong fuel smell in the engine bay

Parts often involved

• battery
• terminals
• chassis ground
• spark plug
• points
• condenser
• coil
• fuel hose
• mechanical pump

What to do next

• if it is a spark fault: open Ignition
• if it is a fuel-delivery fault: open Carburetion
• if the fault still looks ambiguous: open Find a fault

Italiano

Sintomo

Minimo instabile, esitazione in accelerazione o piccoli strattoni.

Attrezzi minimi

• cacciavite corretto per vite miscela e vite minimo
• chiave candela
• torcia

Dove guardare

• candela
• cavo aria
• filtro aria
• carburatore
• base carburatore e collegamenti

Procedura passo-passo

1. Scalda il motore completamente.
2. Controlla che il comando aria rientri del tutto.
3. Leggi la candela prima di toccare il carburatore.
4. Se la candela suggerisce accensione incerta, fermati e controlla prima puntine e anticipo.
5. Se l'accensione e credibile, controlla filtro aria e pulizia esterna del carburatore.
6. Verifica che non ci siano perdite o trafilaggi evidenti alla base o al coperchio.
7. Regola il minimo solo partendo da un punto noto e annotato.
8. Fai una breve prova su strada e verifica se il sintomo è cambiato davvero.

Cosa è normale

• minimo regolare a motore caldo
• risposta pulita a piccoli colpi di gas
• nessun odore forte di benzina

Cosa è anomalo

• minimo che sale e scende da solo
• vuoto netto all'apertura gas
• odore di benzina e candela nera
• candela chiara con motore caldo e nervoso

Parti spesso coinvolte

• candela
• puntine
• cavo aria
• filtro aria
• getto minimo
• guarnizione base carburatore

English

Symptom

Unstable idle, hesitation on throttle, or light jerking.

Minimum tools

• correct screwdriver for mixture and idle screws
• spark-plug wrench
• torch

Where to look

• spark plug
• choke cable
• air filter
• carburetor
• carburetor base and connections

Step-by-step procedure

1. Warm the engine fully.
2. Check that the choke control returns completely.
3. Read the spark plug before touching the carburetor.
4. If the plug suggests unstable ignition, stop and check points and timing first.
5. If ignition looks credible, inspect the air filter and the carburetor exterior.
6. Check for obvious leaks or seepage at the base or top cover.
7. Adjust idle only from a known, recorded starting point.
8. Do a short road test and confirm whether the symptom really changed.

What is normal

• steady idle when warm
• clean response to small throttle inputs
• no strong fuel smell

What is abnormal

• idle rising and falling on its own
• obvious flat spot when opening the throttle
• strong fuel smell with a black plug
• pale plug with hot, nervous running

Parts often involved

• spark plug
• points
• choke cable
• air filter
• idle jet
• carburetor base gasket

Italiano

Sintomo

Odore marcato di benzina, gocce nel venturi, difficoltà di riavvio a caldo.

Attrezzi minimi

• torcia
• cacciaviti corretti
• panno pulito

Dove guardare

• tubo benzina in ingresso
• fascette
• raccordi
• coperchio carburatore
• venturi a filtro aria rimosso

Procedura passo-passo

1. Spegni il motore.
2. Non lavorare sul carburatore con il motore caldo se stai già vedendo perdite importanti.
3. Controlla per prima cosa tubo benzina, fascette e raccordi.
4. Se fuori è tutto asciutto, rimuovi il filtro aria e osserva il venturi con criterio.
5. Non avviare il motore se sospetti una perdita di benzina. Affida l’ispezione del carburatore in funzione a una persona competente, dopo aver escluso perdite e rimontato correttamente l’aspirazione.
6. Se vedi gocce o bagnato costante, sospetta spillo, livello vaschetta o chiusura difettosa.
7. Controlla che il comando aria non stia tenendo la farfalla in posizione scorretta.
8. Non piegare o regolare il galleggiante se non sai esattamente la quota corretta del tuo carburatore.
9. Se il problema nasce dopo la sosta, annota se la macchina si avvia male a caldo e se l'odore resta dopo lo spegnimento.

Cosa è normale

• tubo benzina asciutto
• fascette serrate
• venturi asciutto al minimo
• assenza di forte odore persistente dopo la sosta

Cosa è anomalo

• tubo umido o fascetta lenta
• carburatore esternamente bagnato
• gocce nel venturi
• odore forte che torna sempre dopo parcheggio

Parti spesso coinvolte

• tubo benzina
• fascette
• spillo valvola
• galleggiante
• guarnizioni coperchio
• basetta / distanziale termico

English

Symptom

Strong fuel smell, visible dripping into the venturi, difficult hot restart.

Minimum tools

• torch
• correct screwdrivers
• clean rag

Where to look

• incoming fuel hose
• clamps
• unions
• carburetor top cover
• venturi with the air filter removed

Step-by-step procedure

1. Switch the engine off.
2. Do not work on the carburetor hot if you are already seeing significant leakage.
3. Check the fuel hose, clamps, and unions first.
4. If everything outside is dry, remove the air filter and observe the venturi methodically.
5. Do not run the engine with a suspected fuel leak. Leave any live carburettor inspection to a competent person after the leak has been ruled out and the intake is correctly assembled.
6. If you see drips or constant wetness, suspect the needle valve, bowl level, or poor shutoff.
7. Check that the choke control is not holding the carburetor in the wrong position.
8. Do not bend or adjust the float unless you know the correct setting for your exact carburetor.
9. If the issue appears after parking, note whether the car hot-starts badly and whether the smell remains after switch-off.

What is normal

• dry fuel hose
• tight clamps
• dry venturi at idle
• no persistent strong smell after parking

What is abnormal

• damp fuel hose or loose clamp
• carburetor wet on the outside
• drips in the venturi
• strong smell that returns after every stop

Parts often involved

• fuel hose
• clamps
• needle valve
• float
• top-cover gaskets
• spacer / thermal drip tray

Italiano

Sintomo

Luci fioche, clacson debole, batteria che si scarica rapidamente.

Attrezzi minimi

• chiavi piccole per morsetti
• cacciavite
• torcia

Dove guardare

• batteria
• morsetti batteria
• massa telaio
• regolatore
• cablaggio di carica

Procedura passo-passo

1. Controlla prima i morsetti batteria.
2. Se sono sporchi o lenti, puliscili e serrali.
3. Controlla il cavo di massa e il suo fissaggio al telaio.
4. Cerca segni di ossido, surriscaldamento o collegamenti sospetti.
5. Solo dopo passa al regolatore e al resto dell'impianto di carica.
6. Se il problema migliora già dopo morsetti e massa, non comprare subito altri componenti.

English

Symptom

Dim lights, weak horn, battery falling quickly.

Minimum tools

• small spanners for terminals
• screwdriver
• torch

Where to look

• battery
• battery terminals
• chassis ground
• regulator
• charging-system wiring

Step-by-step procedure

1. Check the battery terminals first.
2. If they are dirty or loose, clean and tighten them.
3. Check the ground cable and its fixing to the chassis.
4. Look for corrosion, heat marks, or suspicious connections.
5. Only then move to the regulator and the rest of the charging system.
6. If the fault improves after cleaning terminals and ground, do not rush to buy other parts.

Italiano

Prima verifica il comando della ventola: la cinghia originale aziona dinamo e ventola. A motore spento, controllala se compare la spia di ricarica o un nuovo rumore. Se è rotta o assente, fermati. Vedi i controlli del raffreddamento .

Sintomo

Odore di caldo, motore affaticato, comportamento peggiore nel traffico o in salita.

Attrezzi minimi

• torcia
• panni

Dove guardare

• zona ventola
• passaggi aria
• carburatore
• regolazione anticipo

Procedura passo-passo

1. Controlla che la zona motore non sia sporca o ostruita.
2. Verifica che la ventola e il convogliamento aria siano in condizioni credibili.
3. Leggi di nuovo la candela se sospetti miscela magra.
4. Se il motore sembra nervoso e molto caldo, ricontrolla anticipo e carburazione nell'ordine giusto.
5. Non correggere tutto insieme.

English

Check the cooling drive first: the original belt drives both dynamo and fan. With the engine off, inspect it if the charging light or new belt noise appears. A broken or missing belt means stop, not continue to the next destination. See cooling checks .

Symptom

Hot smell, strained running, worse behavior in traffic or on climbs.

Minimum tools

• torch
• rags

Where to look

• fan area
• cooling-air passages
• carburetor
• timing setting

Step-by-step procedure

1. Check that the engine area is not dirty or blocked.
2. Verify that the fan and cooling-air ducting look credible and intact.
3. Read the spark plug again if you suspect lean running.
4. If the engine feels nervous and very hot, re-check timing and carburetion in the correct order.
5. Do not change everything at once.

Italiano

Cosa controllare prima della riparazione

1. Parcheggia in sicurezza e non fare una prova su strada con un difetto di frenata noto.
2. Cerca perdite senza infilarti sotto una vettura priva di sostegni adeguati.
3. Verifica il livello del liquido secondo il manuale. Un livello basso va spiegato: rabboccare non ripara una perdita.
4. Descrivi al riparatore il comportamento del pedale e l’eventuale tendenza a tirare. Valuta il freno a mano separatamente.
5. Affida smontaggio idraulico, spurgo e riparazione di ganasce e meccanismi a una persona competente con l’attrezzatura corretta. Torna su strada solo dopo riparazione e collaudo.

Esempio: un freno a mano efficace non dimostra che il freno di servizio idraulico sia in buone condizioni.

Fonte: manuale Fiat F/L , pagine stampate 30–31, 48. Verifica l’edizione e i componenti montati.

English

What you can check before a repair

1. Park safely and do not start a road test with a known brake fault.
2. Look for fluid leakage without crawling under an unsupported vehicle.
3. Check fluid level against the manual. A low level needs investigation; topping up does not repair a leak.
4. Describe the pedal behaviour and any pulling to the repairer. Treat handbrake performance separately.
5. Leave hydraulic dismantling, bleeding and shoe/mechanism repair to a competent person with the correct equipment. Only return to the road after the system has been repaired and tested.

Example: a handbrake that holds well does not prove that the hydraulic foot brake is healthy.

Source: Fiat F/L owner manual , printed pages 30–31, 48. Check the edition and installed equipment.

Italiano

Prima di considerare chiuso il lavoro:

• controlla se hai lasciato attrezzi o panni nel vano motore
• verifica eventuali perdite
• annusa il vano motore
• fai una prova breve e prudente
• annota cosa hai toccato e come è cambiato il sintomo

English

Before calling the job finished:

• check that no tools or rags were left in the engine bay
• verify for leaks
• smell the engine bay
• do a short cautious test
• note what you changed and how the symptom reacted

Italiano

Dopo ogni lavoro, annota:

• sintomo iniziale
• parti toccate
• regolazione di partenza
• regolazione finale
• risultato su strada

English

After every job, note:

• the starting symptom
• the parts touched
• the starting setting
• the final setting
• the result on the road

Italiano

• Trova il guasto : per una lettura più rapida dei sintomi prima di entrare nella procedura.
• Carburazione : per dettagli Weber 26, Weber 28 e logica della miscela.
• Accensione : per puntine, anticipo e qualità della scintilla.
• Ricambi e attrezzi : per preparare banco lavoro, ricambi e kit di emergenza.

English

• Find a fault : for faster symptom reading before entering a full procedure.
• Carburetion : for Weber 26, Weber 28, and mixture logic details.
• Ignition : for points, timing, and spark-quality guidance.
• Parts & tools : to prepare the workbench, spare parts, and roadside kit.

Italiano

• Manuale originale FIAT 500 F/L in PDF: Apri il PDF
• Scheda tecnica Fiat 500 L: https://www.500line.it/pages/modelli-fiat
• Manuali d'uso e manutenzione Fiat 500: https://www.500line.it/pages/manuali-d-uso-e-manutenzione-fiat-500
• Schema elettrico Fiat 500 L: https://www.500line.it/pages/schema-elettrico-fiat-500-l

English

• Original Italian FIAT 500 F/L owner manual PDF: Open the PDF
• Fiat 500 L technical features: https://www.500line.it/en/pages/modelli-fiat
• English workshop manual entry point: https://autobellaparts.com/en-us/blogs/classic-fiat-500-blog/classic-fiat-500-workshop-manual
• Fiat 500 L wiring diagram in English: https://www.500line.it/en/pages/schema-elettrico-fiat-500-l

Italiano

• prima si controlla l'accensione, poi si discute il carburatore
• una scintilla mediocre può imitare molti difetti di miscela
• puntine, anticipo e masse devono lavorare insieme

English

• check ignition before arguing with the carburetor
• weak spark can imitate many mixture faults
• points, timing, and grounds have to work together

Italiano

• stato delle puntine
• integrità di calotta e rotore
• cavi e connessioni
• bobina e comportamento a caldo
• massa telaio e morsetti batteria

Procedura rapida

1. Controlla prima morsetti e masse.
2. Verifica poi puntine, calotta, rotore e cavi.
3. Solo dopo sospetta bobina o componenti più costosi.

English

• condition of the points
• integrity of cap and rotor
• leads and connections
• coil behavior when hot
• chassis ground and battery terminals

Quick procedure

1. Check terminals and grounds first.
2. Then verify points, cap, rotor, and leads.
3. Only after that suspect the coil or more expensive parts.

Italiano

1. verificare gioco valvole secondo manuale
2. controllare puntine e usura
3. impostare l'anticipo corretto
4. solo dopo rifinire il minimo

English

1. verify valve clearance to the manual
2. inspect the points and their wear
3. set the correct timing
4. only then refine idle

Italiano

1. Lavora con batteria in sicurezza e zona pulita.
2. Apri spinterogeno e osserva usura, ossido o tracce di bruciatura.
3. Se sostituisci le puntine, controlla anche condensatore, cavo interno e morsetti.
4. Regola le puntine secondo il manuale corretto.
5. Rimonta con ordine e ricontrolla l'anticipo prima di toccare il carburatore.

English

1. Work with the battery handled safely and the area kept clean.
2. Open the distributor and look for wear, corrosion, or burning marks.
3. If you replace the points, inspect the condenser, internal lead, and terminals as well.
4. Set the points to the correct manual specification.
5. Reassemble neatly and re-check timing before touching the carburetor.

Italiano

• Spinterogeno originale a puntine: identifica il modello e verifica nel manuale distanza dei contatti, fasatura e meccanismo di anticipo. Controlla calotta, rotore, cavi e condensatore.
• Conversione elettronica nello spinterogeno: segui le istruzioni del produttore su compatibilità della bobina, cablaggio e fasatura. Annota il modello del kit e conserva le istruzioni.
• Motore o spinterogeno sostitutivo: usa le specifiche dei componenti montati. Non scegliere l’anticipo dalla sola scritta sulla carrozzeria.

Esempio: una bobina usata con le puntine non è automaticamente compatibile con ogni kit elettronico. Verifica i requisiti elettrici del kit prima di collegarla.

English

• Original points distributor: identify the distributor and verify the manual’s contact gap, timing and advance mechanism. Check cap, rotor, leads and condenser condition.
• Electronic conversion inside a distributor: follow the kit manufacturer’s instructions for coil compatibility, wiring and timing. Record the kit model and retain its instructions.
• Replacement engine or distributor: use the specifications for the installed components. Do not select timing from the body badge alone.

Example: a coil that worked with points is not automatically compatible with every electronic kit. Confirm the kit’s electrical requirements before connecting it.

Italiano

Puntine o scintilla deboli

• avviamento difficile
• minimo irregolare
• motore che peggiora a caldo

Anticipo non corretto

• motore fiacco
• rendimento confuso
• maggiore sensibilità al caldo

English

Weak points or weak spark

• difficult starting
• unstable idle
• engine worsens when hot

Timing not set correctly

• flat performance
• confused running
• more sensitivity to heat

Italiano

Se il motore peggiora a caldo:

1. Non toccare subito il carburatore.
2. Controlla se la scintilla peggiora con temperatura.
3. Valuta bobina, condensatore, masse e morsetti.
4. Solo dopo torna a ragionare su miscela o alimentazione.

English

If the engine worsens hot:

1. Do not touch the carburetor first.
2. Check whether spark quality falls off with temperature.
3. Assess the coil, condenser, grounds, and terminals.
4. Only then return to fuel mixture or delivery as suspects.

Italiano

• accensione elettronica discreta
• connessioni pulite e ben serrate
• componenti montati con ordine e senza modifiche irreversibili

English

• discreet electronic ignition
• clean and tight connections
• components installed neatly and without irreversible changes

Italiano

English

Italiano

• candela
• piccolo assortimento di terminali
• attrezzi base
• torcia

English

• spark plug
• small assortment of terminals
• basic tools
• torch

Italiano

• Trova il guasto : per leggere i sintomi quando non è ancora chiaro se il problema nasce da accensione o alimentazione.
• Carburazione : per non compensare con il Weber un difetto che nasce dalla scintilla.

English

• Find a fault : for symptom reading when it is still unclear whether the fault starts in ignition or fueling.
• Carburetion : so you do not compensate with the Weber for a fault that really starts with spark.

Italiano

• il carburatore viene dopo valvole e accensione
• molte 500 sembrano grasse o magre per motivi che non nascono dal getto
• la carburazione va giudicata da sintomi, candela, odore, comportamento a caldo e risposta al gas

English

• the carburetor comes after valves and ignition
• many 500s seem rich or lean for reasons that do not start with the jets
• carburetion should be judged by symptoms, plug reading, smell, hot running, and throttle response

Italiano

• verificare che l'aria rientri completamente
• controllare filtro aria e passaggi benzina
• cercare perdite, trafilaggi o venturi bagnato
• confermare che il motore sia in temperatura
• sapere esattamente quale carburatore è montato

English

• verify that the choke returns fully
• check the air filter and fuel passages
• look for seepage, leaks, or a wet venturi
• make sure the engine is fully warm
• know exactly which carburetor is fitted

Italiano

Prima di ordinare ricambi o iniziare una revisione, identifica con chiarezza:

• sigla esatta del carburatore sul corpo
• coperchio superiore e stato delle viti
• galleggiante e perno
• spillo valvola
• getto massimo
• getto minimo
• correttore aria ed emulsionatore, se presenti nella configurazione
• vite miscela e vite minimo

English

Before ordering parts or starting a rebuild, identify clearly:

• the exact carburetor stamping on the body
• top cover and screw condition
• float and float pin
• needle valve
• main jet
• idle jet
• air corrector and emulsion tube where applicable
• mixture screw and idle-speed screw

Italiano

Per un proprietario non esperto, sapere dov’è ogni pezzo conta quanto sapere il nome.

• ingresso benzina: punto dove il tubo entra nel carburatore
• coperchio superiore: parte alta del carburatore, da cui si accede a galleggiante e spillo
• venturi: zona interna visibile togliendo il filtro aria
• vite miscela: vite dedicata alla regolazione del minimo miscela
• vite minimo: vite che determina l'apertura minima al minimo
• getti: componenti interni, da toccare solo se sai esattamente cosa stai estraendo
• basetta o distanziale: tra carburatore e collettore, importante per tenuta e isolamento termico

English

For a non-expert owner, knowing where each part is matters almost as much as knowing its name.

• fuel inlet: where the hose enters the carburetor
• top cover: upper section of the carburetor, where the float and needle valve live
• venturi: inner throat visible with the air filter removed
• mixture screw: the screw used to trim idle mixture
• idle-speed screw: the screw that sets minimum throttle opening at idle
• jets: internal pieces that should only be touched if you know exactly what you are removing
• spacer or thermal block: between carburetor and manifold, important for sealing and heat isolation

Italiano

Parti dalla sigla completa del carburatore e dall’identificazione del motore, non da un elenco generico di getti. Il manuale F/L riporta un diffusore da 21 mm, un getto principale da 1,12 mm e un getto minimo da 0,45 mm per la configurazione descritta. Sono riferimenti di identificazione, non indicazioni per modificare un motore sconosciuto.

1. Fotografa sigla del carburatore, punzonatura del motore e marcature dei getti.
2. Associa la variante completa ai suoi dati di manutenzione, compresi livello del galleggiante e spillo.
3. Verifica gioco valvole, accensione e assenza di perdite prima di regolare la miscela.
4. Se è montato un Weber 28 o un motore sostitutivo, usa i dati di quella precisa combinazione. Non esiste una taratura dei getti o della vite miscela valida per ogni 500 modificata.

Fonte: manuale Fiat F/L , pagine stampate 45. Verifica l’edizione e i componenti montati.

English

Begin with the full carburettor stamping and the engine identification, not a generic jet list. The F/L manual lists a 21 mm venturi, a 1.12 mm main jet and a 0.45 mm idle jet for its documented configuration. These are identification references, not instructions to re-jet an unknown engine.

1. Photograph the carburettor code, engine stamp and current jet markings.
2. Match the complete carburettor variant to its own service data, including the float setting and needle valve.
3. Verify valve clearance, ignition and fuel leaks before adjusting the mixture.
4. For a fitted Weber 28 or a replacement engine, use the data for that exact combination. There is no universal safe jetting or mixture-screw setting for every modified 500.

Source: Fiat F/L owner manual , printed pages 45. Check the edition and installed equipment.

Italiano

Per il proprietario medio di una 500 L, il Weber 26 IMB merita una sezione dedicata perché è spesso il carburatore più utile e più corretto da capire bene.

Punti pratici:

• e il riferimento naturale per molte 500 F/L con motore 499.5 cc
• punta più alla coerenza, regolarità e guidabilita che alla sensazione di upgrade
• se l'auto è originale o quasi originale, partire dal 26 corretto è di solito la scelta più pulita

Differenza pratica tra 26 IMB 4 e 26 IMB 10:

• per l'utente conta soprattutto riconoscere che appartengono alla famiglia corretta F/L
• prima di sostituire getti o corpi, verifica la sigla reale sul carburatore
• non ordinare ricambi assumendo che ogni 26 IMB sia uguale

English

For the average 500 L owner, the Weber 26 IMB deserves dedicated space because it is often the most useful and most correct carburetor to understand well.

Practical points:

• it is the natural reference for many 499.5 cc F/L cars
• it aims more at coherence, smoothness, and drivability than at upgrade feel
• if the car is original or near-original, starting from the correct 26 is usually the cleanest choice

Practical difference between the 26 IMB 4 and 26 IMB 10:

• for most owners, the first job is simply recognizing that both belong to the correct F/L family
• before changing jets or carb bodies, verify the actual stamped carb type
• do not order parts assuming every 26 IMB is the same

Italiano

Fermati e controlla prima queste cose:

1. il comando aria rientra tutto
2. il motore ha scintilla buona
3. il tubo benzina è sano
4. il carburatore è davvero il pezzo da sospettare

Se una di queste quattro basi manca, aprire il carburatore troppo presto spesso peggiora il lavoro.

English

Stop and verify these points first:

1. the choke returns fully
2. the engine has healthy spark
3. the fuel hose is sound
4. the carburetor is actually the correct suspect

If one of those four foundations is missing, opening the carburetor too early often makes the job worse.

Italiano

1. Verifica prima valvole e accensione.
2. Scalda il motore completamente.
3. Assicurati che l'aria sia tutta disinserita.
4. Parti da una regolazione base nota della vite miscela.
5. Regola il minimo quel tanto che basta per tenere acceso il motore.
6. Muovi la vite miscela lentamente fino al punto di funzionamento più regolare.
7. Ritocca il minimo e controlla che il motore riprenda senza vuoti evidenti.

English

1. Verify valves and ignition first.
2. Warm the engine fully.
3. Make sure the choke is completely off.
4. Start from a known baseline on the mixture screw.
5. Set idle speed only high enough to keep the engine running.
6. Move the mixture screw slowly until the engine runs at its smoothest point.
7. Re-trim idle speed and confirm the engine picks up cleanly without obvious hesitation.

Italiano

Questa è la procedura giusta per chi vuole capire se il Weber 26 ha davvero bisogno di revisione.

1. Controlla prima se fuori è asciutto oppure umido di benzina.
2. Verifica fascette, tubo benzina e raccordo di ingresso.
3. Togli il filtro aria e osserva il venturi al minimo.
4. Se il venturi resta asciutto e il motore gira regolare, non smontare solo per curiosità.
5. Se vedi gocce, odore forte o avviamento caldo difficile, passa a sospetto spillo o livello vaschetta.
6. Controlla le viti del coperchio solo se stai per aprire davvero il carburatore e hai guarnizioni corrette disponibili.
7. Non mescolare getti o pezzi in una scatola: fotografa e organizza tutto prima.

English

This is the right procedure for someone who wants to know whether the Weber 26 really needs a rebuild.

1. First check whether the outside is dry or damp with fuel.
2. Verify clamps, fuel hose, and the inlet union.
3. Remove the air filter and observe the venturi at idle.
4. If the venturi stays dry and the engine runs evenly, do not dismantle it out of curiosity.
5. If you see drips, strong fuel smell, or difficult hot starts, move toward a needle-valve or bowl-level suspicion.
6. Touch the top-cover screws only if you are genuinely ready to open the carburetor and already have the correct gaskets available.
7. Do not mix jets or loose pieces in a box: photograph and organize everything first.

Italiano

Motore e carburatore F/L originali

Usa tipo motore e sigla Weber completa per scegliere manuale e ricambi. Un corpo simile non dimostra che getti, livello del galleggiante o spillo siano uguali.

Motore sostitutivo o Weber 28

Annota tipo motore, cilindrata se documentata, suffisso del carburatore, spinterogeno, aspirazione e scarico. Usa i dati di quella combinazione. Un carburatore più grande non migliora automaticamente l’affidabilità.

Storia sconosciuta

Prepara una scheda di identificazione prima di acquistare ricambi. Fai chiarire eventuali incongruenze da uno specialista invece di scegliere il carburatore dal solo anno di immatricolazione.

Esempio: “500 L del 1970” non basta per ordinare; aggiungi una foto della punzonatura motore e la sigla completa del carburatore.

English

Original F/L engine and carburettor

Use the engine type and full Weber stamping to select the correct manual and parts. A similar-looking carburettor body is not proof of the same jets, float setting or needle valve.

Replacement engine or Weber 28

Record the engine type, capacity if documented, carburettor suffix, distributor, intake and exhaust. Use the service data for that combination. A larger carburettor is not automatically a reliability improvement.

Unknown history

Make an identification record before purchasing parts. Ask a specialist to resolve mismatches rather than assigning a carburettor from the registration year alone.

Example: “1970 500 L” is incomplete ordering information; add a photo of the engine stamp and the complete carburettor code.

Italiano

English

Italiano

Troppo ricco

• odore di benzina
• fumo nero
• candela nera
• motore pesante o impastato

Troppo magro

• motore caldo e nervoso
• candela chiara
• vuoti o esitazione
• rischio maggiore sotto carico

Galleggiante o spillo sospetti

• gocce visibili nel venturi
• forte odore dopo la sosta
• avviamento difficile a caldo

English

Too rich

• fuel smell
• black smoke
• black plug
• heavy or over-fueled feel

Too lean

• hot and nervous running
• pale plug
• hesitation or flat spots
• higher risk under load

Float or needle suspicion

• visible dripping in the venturi
• strong smell after parking
• difficult hot restart

Italiano

1. Se senti benzina, fermati e non normalizzare il problema.
2. Controlla subito tubi, fascette, pompa e raccordi.
3. Se il vano motore è asciutto ma il venturi si bagna, pensa a spillo o livello vaschetta.
4. Se il problema compare dopo la sosta, valuta trafilaggi e chiusura del carburatore.

English

1. If you smell fuel, stop and do not normalize the problem.
2. Check hoses, clamps, pump, and unions first.
3. If the engine bay is dry but the venturi is wet, suspect the needle valve or float-bowl level.
4. If the issue appears after parking, think about seepage and carburetor shut-off behavior.

Italiano

Non partire subito con il kit revisione se:

• il problema sparisce correggendo fascette o tubo benzina
• la scintilla era scarsa e il carburatore era stato accusato ingiustamente
• il difetto nasce solo a motore freddo o solo a motore molto caldo e non hai ancora escluso accensione

English

Do not jump straight to a rebuild kit if:

• the issue disappears after correcting clamps or the fuel hose
• spark quality was poor and the carburetor had been blamed unfairly
• the fault appears only cold or only very hot and you have not ruled out ignition yet

Italiano

Una revisione ha senso quando:

• il corpo è corretto ma sporco o trascurato
• le viti e i coperchi sono ancora leggibili e recuperabili
• hai sintomi ripetuti di trafilaggio, spillo o passaggi sporchi

Meglio fermarsi e chiedere supporto specialistico quando:

• il corpo è stato forato, piegato o modificato male
• mancano particolari chiave e non sai cosa è corretto
• stai tentando di correggere un difetto nato altrove, per esempio da accensione o tenuta motore

English

A rebuild makes sense when:

• the carb body is correct but dirty or neglected
• the screws and covers are still recoverable
• you have repeated seepage, needle-valve, or dirty-passage symptoms

It is better to stop and get specialist help when:

• the carb body has been drilled, bent, or modified badly
• key parts are missing and you do not know what is correct
• you are trying to fix a fault that actually started elsewhere, for example in ignition or engine condition

Italiano

• viti della farfalla
• regolazioni di fabbrica dei leveraggi
• livello galleggiante se non hai un sintomo chiaro

English

• throttle plate screws
• factory linkage settings
• float level unless you have a clear reason

Italiano

• cambiare getti prima di verificare accensione
• regolare il minimo su motore freddo
• toccare molte viti insieme
• usare ricambi o getti senza certezza della misura

English

• changing jets before verifying ignition
• adjusting idle on a cold engine
• turning many screws at once
• using jets or parts without certainty on size and application

Italiano

English

Italiano

• Manuale originale FIAT 500 F/L in PDF: Apri il PDF
• Manuali d'uso e manutenzione Fiat 500: https://www.500line.it/pages/manuali-d-uso-e-manutenzione-fiat-500
• Schemi elettrici Fiat 500: https://www.500line.it/pages/schemi-elettrici-per-fiat-500
• Ricambi e kit Weber 26 per 500 F/L: https://www.500line.it/products/kit-revisione-carburatore-fiat-500-f-l-26-imb-10-epoca-alta-qualità-asi

English

• English workshop manuals: https://autobellaparts.com/en-us/blogs/classic-fiat-500-blog/classic-fiat-500-workshop-manual
• Weber 26 rebuild kit reference: https://autobellaparts.com/products/classic-fiat-500-complete-overhaul-restoration-repair-kit-weber-26-imb-brand-new
• Fiat 500 L wiring diagram in English: https://www.500line.it/en/pages/schema-elettrico-fiat-500-l
• Original Italian FIAT 500 F/L owner manual PDF: Open the PDF

English

Record date, odometer reading, symptom, cold/warm conditions, installed part numbers, measurements before and after, and the outcome. Keep receipts and photos with the entry.

Example entry: 11 October 2026 · 42,180 km indicated · slow cranking after two weeks parked · loose battery ground connection found and corrected · starter speed improved · no fuel leaks seen · next check: battery condition.

Mark uncertain mileage as “indicated”, and avoid claiming the whole fault is solved until you have repeated the conditions that caused it.

Italiano

Annota data, chilometri indicati, sintomo, condizioni a freddo o a caldo, codici dei ricambi, misure prima e dopo e risultato. Conserva ricevute e fotografie insieme alla registrazione.

Esempio di annotazione: 11 ottobre 2026 · 42.180 km indicati · avviamento lento dopo due settimane di sosta · collegamento di massa della batteria allentato, individuato e corretto · velocità del motorino migliorata · nessuna perdita di benzina osservata · prossimo controllo: condizioni della batteria.

Se il chilometraggio non è certo, scrivi “indicati”. Non considerare il difetto risolto finché non hai ripetuto le condizioni in cui compariva.

Italiano

• meglio piccoli controlli frequenti che grandi interventi tardivi
• annotare sempre ricambi, regolazioni e lavori eseguiti
• conservare i pezzi originali quando possibile
• evitare modifiche frettolose che rendano difficile il ritorno all'originalità

English

• small frequent checks beat late major repairs
• always note replacement parts, settings, and completed work
• keep original parts when possible
• avoid rushed modifications that make originality harder to recover

Italiano

• parcheggiare in luogo asciutto e ventilato
• mantenere la batteria correttamente
• non lasciare il freno a mano inserito per lunghi periodi
• al ritorno in uso, fare un controllo completo prima di guidare spesso
• trattare con rispetto tubazioni, gommini e pneumatici invecchiati dal fermo

English

• store the car in a dry, ventilated place
• keep the battery maintained
• do not leave the handbrake engaged for long periods
• before regular use, do a full recommissioning check
• treat hoses, rubber parts, and tires with caution after long storage

Italiano

• controllare ruggine strutturale prima dell'estetica
• valutare qualità di cablaggio e tubazioni
• ascoltare l'auto da fredda e da calda
• chiedere documenti, fatture e ricambi consegnati

English

• inspect structural rust before cosmetics
• evaluate the quality of the wiring and fuel plumbing
• listen to the car cold and hot
• ask for paperwork, invoices, and removed parts

Italiano

• comprare ricambi solo dopo aver verificato il modello esatto
• evitare pezzi economici se compromettono affidabilità o sicurezza
• tenere da parte il materiale buono smontato dall'auto
• fotografare ogni configurazione prima di smontare

English

• buy parts only after confirming the exact model
• avoid cheap parts that compromise reliability or safety
• keep useful removed original components
• photograph every setup before disassembly

Italiano

• accensione elettronica se vuoi più stabilità e meno manutenzione
• componenti elettrici migliori se la rete originale e stanca
• tubazioni benzina moderne ma corrette come misura e posa
• carburazione corretta invece di correzioni casuali

English

• electronic ignition if you want more stability and less maintenance
• improved electrical components if the original network is tired
• modern fuel hose with the correct size and routing
• correct carburetion instead of random corrections

Italiano

• chiave candele
• candele di ricambio
• fusibili
• tubo benzina e fascette
• torcia e guanti

English

• spark plug wrench
• spare spark plugs
• fuses
• fuel hose and clamps
• flashlight and gloves

Italiano

• numero di telaio
• numero motore
• data lavori importanti
• ricambi montati
• note su comportamento motore e frenata

English

• chassis number
• engine number
• date of important work
• parts installed
• notes on engine and brake behavior

Italiano

• Club e rete appassionati: https://www.500clubitalia.it/
• Museo e storia: https://www.500clubitalia.it/museo/
• Manuali e schemi: https://www.500line.it/pages/manuali-d-uso-e-manutenzione-fiat-500
• Manuali officina in inglese: https://autobellaparts.com/en-us/blogs/classic-fiat-500-blog/classic-fiat-500-workshop-manual

English

• Club and enthusiast network: https://www.500clubitalia.it/
• Museum and history: https://www.500clubitalia.it/museo/
• Manuals and diagrams: https://www.500line.it/pages/manuali-d-uso-e-manutenzione-fiat-500
• English workshop manuals: https://autobellaparts.com/en-us/blogs/classic-fiat-500-blog/classic-fiat-500-workshop-manual

Italiano

• Originalità : per distinguere bene tra auto coerente, auto corretta e auto improvvisata.
• Acquistare una 500 L : per usare criteri seri quando valuti un acquisto.
• Ricambi e attrezzi : per organizzare ricambi, fornitori e attrezzatura in modo più intelligente.

English

• Originality : to separate a coherent car from a corrected car or an improvised one.
• Buying a 500 L : to apply serious criteria when judging a potential purchase.
• Parts & tools : to organize parts, suppliers, and tools more intelligently.

Italiano

• aiuta a comprare meglio
• evita restauri che cancellano identità
• rende più chiara la ricerca ricambi

English

• it helps you buy more intelligently
• it avoids restorations that erase identity
• it makes parts research clearer

Italiano

• conserva numero telaio
• conserva numero motore
• annota anno, serie e particolarita dell’auto
• non ordinare ricambi importanti senza questi dati

English

• keep the chassis number
• keep the engine number
• note the year, series, and specifics of the car
• do not order major parts without those details

Italiano

• plancia, sedili e finiture coerenti con la versione
• vano motore ordinato e non improvvisato
• cablaggio credibile e non caotico
• modifiche reversibili o irreversibili

English

• dashboard, seats, and trim coherent with the version
• engine bay that looks orderly rather than improvised
• wiring that appears credible rather than chaotic
• reversible versus irreversible modifications

Italiano

Tabella di orientamento costruita da dati modello e documentazione commerciale/club. Serve per leggere la vettura, non per sostituire il controllo tramite telaio, manuale e documenti originali.

English

This is a reading table built from model summaries and club/commercial documentation. It is for interpreting a car, not replacing a chassis-number, manual, or original-document check.

Italiano

English

Italiano

• colori e finiture senza logica
• cablaggio casuale
• fori, tagli o supporti improvvisati
• ricambi montati senza criterio di periodo o di misura

English

• colors and trim with no internal logic
• random wiring
• drilled, cut, or improvised mountings
• parts fitted without regard for period correctness or sizing

Italiano

Non tutto va riportato all origine a ogni costo. Chiediti:

• migliora sicurezza o affidabilità?
• e reversibile?
• peggiora la leggibilita tecnica dell’auto?

English

Not everything has to be pushed back to stock at all costs. Ask:

• does it improve safety or reliability?
• is it reversible?
• does it make the car harder to understand technically?

Italiano

• Club: https://www.500clubitalia.it/
• Museo: https://www.500clubitalia.it/museo/

English

• Club: https://www.500clubitalia.it/
• Museum: https://www.500clubitalia.it/museo/
• Models and technical summaries: https://www.500line.it/pages/modelli-fiat

Italiano

• chiedi foto chiare di vano motore, sottoscocca e interni
• chiedi numeri identificativi e cronologia lavori
• porta una lista di controlli e non improvvisare

English

• ask for clear photos of the engine bay, underside, and interior
• ask for identifying numbers and work history
• bring a checklist and do not improvise

Italiano

English

Italiano

• guarda l’auto da lontano e da vicino
• cerca incoerenze di allineamento e finitura
• osserva stato gomme, guarnizioni e vetri

English

• look at the car from a distance and up close
• search for inconsistencies in alignment and finish
• inspect tires, seals, and glass

Italiano

• verifica ordine generale del vano motore
• controlla tubi benzina e cablaggio
• guarda se ci sono perdite, tracce di calore o fissaggi strani
• sotto l’auto cerca corrosione, riparazioni e punti critici mal gestiti

English

• inspect the overall order of the engine bay
• check fuel hoses and wiring
• look for leaks, heat marks, or strange mountings
• underneath the car, search for corrosion, repairs, and badly handled critical areas

Italiano

• ascolta l avviamento a freddo
• osserva fumo, odori e regolarità al minimo
• durante la prova su strada valuta frenata, sterzo e coerenza generale

English

• listen to the cold start
• observe smoke, smells, and idle quality
• during the road test, judge braking, steering, and general coherence

Italiano

• quali lavori sono stati fatti e quando
• cosa è originale e cosa no
• quali ricambi accompagnano l’auto
• chi ha eseguito i lavori principali

English

• what work has been done and when
• what is original and what is not
• which spare parts come with the car
• who carried out the main jobs

Italiano

• documentazione confusa
• ruggine strutturale minimizzata
• cablaggio o benzina gestiti male
• troppe risposte vaghe su lavori importanti

English

• confused paperwork
• structural rust being minimized
• badly handled wiring or fuel plumbing
• too many vague answers about major work

Italiano

English

Italiano

• ok : coerente, leggibile, spiegato bene
• dubbio : serve prova, foto migliore o verifica con esperto
• stop : il rischio supera il vantaggio, o il prezzo deve cambiare molto

English

• ok : coherent, readable, and well explained
• question : needs proof, clearer photos, or expert verification
• stop : the risk outweighs the upside, or the price must change drastically

Italiano

• Originalità : utile per capire coerenza di allestimento, modifiche e dettagli da preservare.
• Rimessaggio e conservazione : utile se stai valutando l’auto anche in ottica di conservazione a lungo termine.

English

• Originality : useful for checking trim coherence, modifications, and what is worth preserving.
• Storage & preservation : useful if you are judging the car with long-term preservation in mind.

English

Photograph the existing route and measure the fitting and hose dimensions before ordering. Specify petrol service, the ethanol blend used, temperature exposure and the correct inside diameter. A hose manufacturer’s compatibility statement applies to that product; it does not certify your entire fuel system.

Use suitable clamps, keep the hose clear of heat and moving parts, and inspect the unions after fitting. Cracking, hardening, seepage or a loose carburettor inlet union needs repair before driving.

Material reference: Gates carburetted-engine fuel-hose compatibility . Choose a suitable size and specification, not a product based only on appearance.

Italiano

Fotografa il percorso esistente e misura raccordi e tubo prima di ordinare. Specifica impiego con benzina, miscela con etanolo usata, temperatura di lavoro e diametro interno corretto. La dichiarazione di compatibilità del produttore riguarda quel tubo: non certifica l’intero impianto della vettura.

Usa fascette adatte, evita parti calde e in movimento e ricontrolla i raccordi dopo il montaggio. Crepe, indurimento, trasudazioni o un raccordo di ingresso del carburatore allentato richiedono una riparazione prima di guidare.

Riferimento sui materiali: compatibilità dei tubi per motori a carburatore Gates (inglese) . Scegli dimensione e specifica adatte, non solo un aspetto simile.

Italiano

• comprare solo dopo avere identificato bene versione e configurazione
• preferire fornitori coerenti con il mondo 500
• non buttare subito i pezzi originali smontati se sono recuperabili
• confrontare sempre il ricambio con il pezzo smontato prima del montaggio finale

English

• buy only after identifying the version and configuration correctly
• prefer suppliers that know the 500 world
• do not discard removed original parts too quickly if they are recoverable
• always compare the new part with the removed one before final fitting

Italiano

• club e rete appassionati per orientarsi
• ricambisti specializzati per minuteria corretta
• motori e componenti meccanici da fornitori con esperienza specifica

English

• club and enthusiast network for orientation
• specialist parts suppliers for correct small hardware
• engines and mechanical components from suppliers with specific experience

Italiano

English

Italiano

• chiavi e cacciaviti di base
• chiave candela
• lampada o torcia affidabile
• contenitori e etichette per non perdere minuteria
• stracci puliti, detergente leggero e un piano di appoggio ordinato

English

• basic spanners and screwdrivers
• spark plug wrench
• reliable lamp or torch
• trays and labels so small hardware does not get lost
• clean rags, mild cleaner, and an orderly work surface

Italiano

• candela
• fusibili o minuteria elettrica coerente con la tua configurazione
• tubo benzina e fascette
• nastro, fascette e guanti

English

• spark plug
• fuses or small electrical items that match your setup
• fuel hose and clamps
• tape, cable ties, and gloves

Italiano

• annota codici ricambio che hanno funzionato bene
• conserva foto e configurazioni prima di smontare
• tieni un piccolo inventario dei ricambi di emergenza

Procedura consigliata

1. Fotografa prima di smontare.
2. Etichetta viti, cavi e particolari.
3. Segna cosa hai trovato, cosa hai sostituito e perché.
4. Conserva in una busta separata i pezzi rimossi ma ancora leggibili.

English

• note the part numbers that have worked well
• keep photos of configurations before disassembly
• maintain a small inventory of emergency spares

Recommended procedure

1. Photograph before disassembly.
2. Label screws, leads, and small parts.
3. Note what you found, what you replaced, and why.
4. Keep removed but still readable parts in a separate bag or box.

Italiano

English

Italiano

• Club: https://www.500clubitalia.it/
• Ricambi: https://euroitalia500-commerce.it/
• Accessori e minuteria: https://www.stile500.it
• Motori e componenti: https://www.dangelomotori.it

English

• Club: https://www.500clubitalia.it/
• Spares: https://euroitalia500-commerce.it/
• Accessories and small parts: https://www.stile500.it
• Engines and components: https://www.dangelomotori.it
